کمک جلو کیا K3

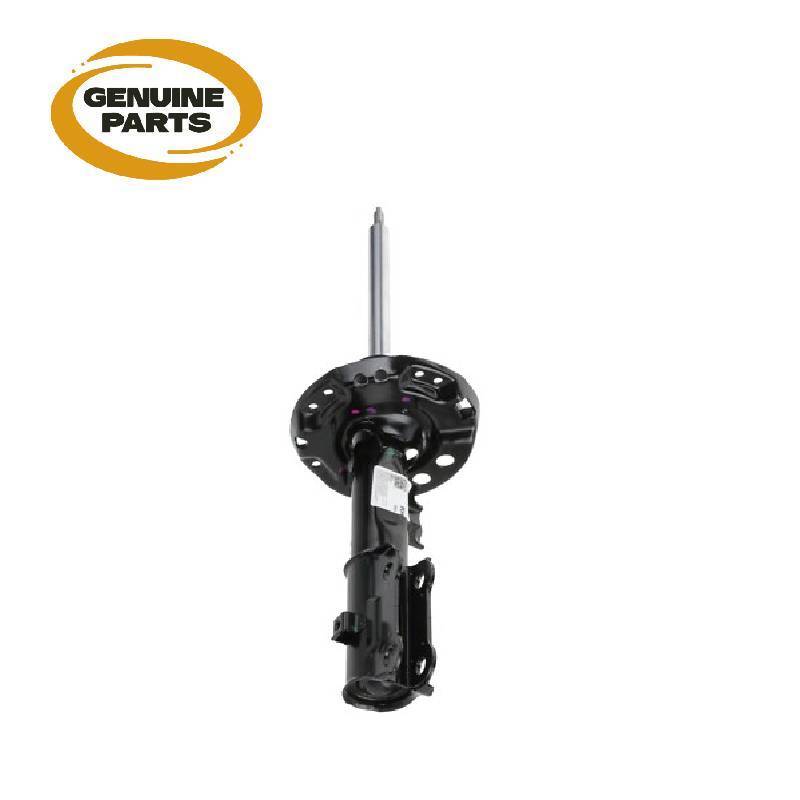

کمک فنر جلو کیا K3 (جنیون پارت – اصلی)

کمک فنر جلو (Front Shock Absorber / Strut) در کیا K3 جزء اصلی سیستم تعلیق مک فرسون (MacPherson Strut) است که وظیفه مستهلک کردن نوسانات فنر، کنترل حرکت چرخ و حفظ تماس لاستیک با جاده را بر عهده دارد. نمونه اصلی جنیون پارت از نوع کمک فنر گازی (Gas-pressurized) دو لوله (Twin-tube) یا تک لوله (Mono-tube) با تنظیم سوپاپ‌های دقیق متناسب با وزن و دینامیک کیا K5 است. این قطعه با براکت فوقانی (Strut Mount)، بلبرینگ فرمان پذیری (برای چرخ‌های جلو) و اتصالات دقیق به جناغ‌ها تطابق کامل دارد.

۱. اجزای کلیدی کمک فنر جلو

• بدنه استوانه ای (Cylinder / Reservoir): فولاد پرکربن با پوشش کاتافورسیس و رنگ پودری الکترواستاتیک (مقاوم در برابر نمک و سنگ‌ریزه). قطر بدنه معمولاً ۴۵-۵۰ میلی‌متر.

• پیستون و میله (Piston & Rod): میله کروم اندود صیقلی (قطر ۱۲-۱۴ میلی‌متر) با آب‌بند دقیق (Oil Seal) و حلقه اسکریپر (Scraper). پیستون مجهز به سوپاپ‌های فشاری و کششی با کالیبراسیون ویژه.

• سوپاپ‌های هیدرولیک (Valves): شامل سوپاپ اصلی در پیستون (برای تنظیم نیروی دمپینگ در حین فشردگی و بازگشت) و سوپاپ پایه (Base Valve) در مدل دو لوله. نمونه اصلی دارای کالیبراسیون جداگانه برای سرعت‌های پایین و بالای پیستون (سوپاپ پیشرونده).

• محفظه گاز نیتروژن (Gas Chamber): در مدل دو لوله، گاز تحت فشار (۵-۱۰ بار) در محفظه خارجی برای جلوگیری از کف کردن روغن (Foaming). در مدل تک لوله، گاز و روغن با پیستون شناور جدا می‌شوند.

• قاب فنر (Spring Seat) و براکت فوقانی: صفحات فولادی با پوشش ضد خوردگی که فنر حلقوی روی آن قرار می‌گیرد و کمک را به شاسی متصل می‌کند. در براکت فوقانی یک بلبرینگ فرمان پذیری (برای چرخ‌های جلو) تعبیه شده است.

• گردگیر (Dust Cover) و بافر (Bumper Stopper): لوله پلاستیکی یا لاستیکی برای محافظت از میله در برابر گردوغبار و یک بافر پلی‌اورتان که در فشردگی نهایی (ضربه‌های شدید) از برخورد فلز به فلز جلوگیری می‌کند.

۲. نحوه عملکرد و مشخصات فنی

• نوع: گازی دو لوله (Twin-tube low-pressure) یا تک لوله (Monotube high-pressure) بسته به تیپ (N-Line ممکن است تک لوله باشد).

• نیروی دمپینگ فشاری (Compression) و کششی (Rebound): در نمونه اصلی، نیروی کششی حدود ۲ برابر نیروی فشاری است (کنترل بهتر بازگشت فنر). اعداد دقیق (نیوتن در سرعت ۰.۳ متر بر ثانیه): فشاری ۷۰۰-۱۰۰۰ N، کششی ۱۴۰۰-۲۰۰۰ N (بسته به کد).

• حداکثر کورس (Stroke): حدود ۱۵۰-۱۸۰ میلی‌متر.

• قطر پیستون: ۳۰-۳۶ میلی‌متر.

• ویسکوزیته روغن: ۱۰-۱۵ cSt در ۱۰۰ درجه سانتی‌گراد (تمام سنتتیک).

• فشار گاز: ۵-۸ بار برای مدل دو لوله، ۲۰-۳۰ بار برای تک لوله.

• طول مجموع (فشرده و باز): بسته به طراحی، معمولاً طول باز ۴۵۰-۵۰۰ میلی‌متر، طول فشرده ۳۲۰-۳۶۰ میلی‌متر.

۳. تفاوت کمک اصلی و غیراصل

• کیفیت دمپینگ و راحتی سواری: کمک اصلی کنترل دقیقی بر نوسانات بدنه دارد، در سربالایی و سراشیبی پیچش (pitch) را کاهش می‌دهد و ضربات ناهمواری را بدون حس خشکی جذب می‌کند. نمونه غیراصل یا خیلی نرم (شناور) یا خیلی خشک (تکان شدید) است.

• دوام آب‌بندها و نشت روغن: اصلی با آب‌بندهای ویتون (FKM) که تا ۲۰۰ درجه سانتی‌گراد مقاومند، حداقل ۸۰,۰۰۰ کیلومتر بدون نشتی کار می‌کند. نمونه تقلبی پس از ۲۰-۳۰ هزار کیلومتر روغن می‌ریزد.

• ثبات عملکرد در طول زمان: اصلی افت نیروی دمپینگ کمتر از ۱۰٪ پس از ۵۰,۰۰۰ کیلومتر دارد. تقلبی تا ۴۰٪ افت می‌کند.

• کیفیت جوشکاری و رنگ: اصلی جوش‌های رباتیک و پوشش مقاوم در برابر نمک جاده. تقلبی جوش نامرغوب و زنگ زدگی زودرس.

۴. مشکلات رایج در نمونه‌های غیراصل یا مستعمل

• نشتی روغن از آب‌بند میله: مشاهده لکه روغن روی بدنه کمک.

• تغییر مسیر خودرو در پیچ‌ها (عدم فرمان پذیری): سوپاپ‌های خراب یا عدم تقارن بین چپ و راست.

• صدای تق‌تق هنگام عبور از دست انداز: نشانه شل بودن پیستون یا خرابی بافر.

• پریدگی (Spring binding) یا شکستن فنر همزمان: در نمونه‌های تقلبی، فنر و کمک با هم سازگاری ندارند.

۵. نکات نصب و تعویض کمک جلو کیا K3

• کمک فنرها همیشه به صورت جفتی (چپ و راست در یک محور) تعویض شوند.

• پس از تعویض، تنظیم زوایای چرخ (کمبر، کستر، توئین) الزامی است.

• پیچ‌های کالیپر و بازوی تعلیق باید با گشتاور استاندارد (مثلاً ۱۰۰-۱۲۰ نیوتن متر) بسته شوند.

• از استفاده از کمک‌های بدون کد فنی یا بازسازی شده (Rebuilt) خودداری شود.

۶. مدل‌های قابل استفاده

اختصاصاً برای کیا K3 (CN7 فیس‌لیفت) با سیستم تعلیق مک فرسون جلو. با مدل‌های ۲۰۲۴ و قبل به دلیل تغییر در نقاط اتصال به زیربندی (Subframe) قابل تعویض نیست. برای تیپ N-Line، کد متفاوتی دارد (اسپرت با دمپینگ سفت‌تر).
