سنسور سپر عقب کیا K5

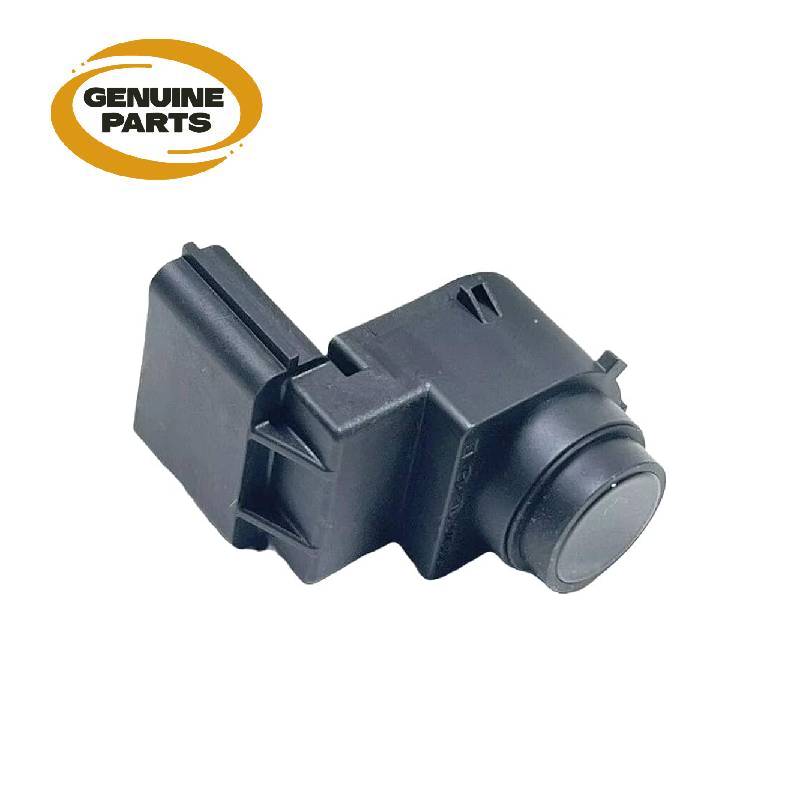

سنسور پارک عقب کیا K5 (جنیون پارت – اصلی)

سنسور پارک عقب (Rear Parking Sensor / Reverse Assist Sensor) یک دستگاه اولتراسونیک است که در سپر عقب کیا K5 (معمولاً ۴ عدد) نصب می‌شود و فاصله خودرو تا موانع پشت سر را هنگام دنده عقب اندازه‌گیری می‌کند. نمونه اصلی جنیون پارت از نوع فرستنده/گیرنده (Transceiver) با فرکانس کاری ۴۰-۴۸ کیلوهرتز، زاویه پوشش ۶۰-۸۰ درجه و محدوده تشخیص ۳۰ سانتی‌متر تا ۲.۵ متر است. این سنسور دقیقاً با رنگ سپر (با کد رنگ کارخانه) و پلاگین برق (کانکتور ۳ پین) النترا ۲۰۲۵ تطابق دارد.

۱. اجزای کلیدی و نحوه عملکرد

• پوسته بیرونی (Housing): پلاستیک ABS یا پلی کربنات با پوشش رنگ (با کد کارخانه) که درون سوراخ سپر (معمولاً قطر ۱۸-۲۲ میلی‌متر) نصب می‌شود. دارای سه حلقه قفل (O-ring) برای آب‌بندی.

• پیزوالکتریک (Piezoelectric Element): دیسک سرامیکی که ولتاژ الکتریکی را به امواج اولتراسونیک تبدیل کرده و بالعکس. فرکانس مرکزی ۴۸ کیلوهرتز ± ۱.

• مدار کنترل داخلی (ASIC): یک آی‌سی اختصاصی برای تولید پالس، تقویت سیگنال برگشتی و محاسبه زمان رفت و برگشت (Time of Flight – ToF). مدار شامل فیلتر دامنه (برای حذف نویز جاده) و جبران دمایی (برای تغییر سرعت صوت با دما) است.

• کانکتور (Connector): سه پین (معمولاً قفل دار): پین ۱: +۱۲ ولت (منبع تغذیه)، پین ۲: GND، پین ۳: سیگنال (ارتباط CAN یا لین تک سیم با ماژول کنترل پارک).

• واشر آب‌بندی (Sealing Ring): لاستیک سیلیکونی یا EPDM که از نفوذ آب و گردوغبار به داخل سپر جلوگیری می‌کند.

۲. مشخصات فنی (اعداد کلیدی)

• فناوری: اولتراسونیک (پژواک)

• فرکانس: ۴۰ یا ۴۸ کیلوهرتز (بسته به تیپ)

• زاویه پوشش افقی: ۶۰ درجه (در سطح -۳dB)

• زاویه پوشش عمودی: ۴۰ درجه

• محدوده تشخیص: حداقل ۳۰ سانتی‌متر تا حداکثر ۲۵۰ سانتی‌متر (بسته به سطح هدف)

• دقت (در محدوده ۳۰-۱۵۰ سانتی‌متر): ± ۳ سانتی‌متر

• به روزرسانی (Refresh rate): ۲۰ هرتز (۵۰ میلی‌ثانیه)

• ولتاژ کاری: ۸ تا ۱۶ ولت DC

• مصرف جریان (بدون فعال شدن): ۳ میلی‌آمپر (در حالت sleep)؛ حین کار: ۵۰ میلی‌آمپر

• دمای کاری: ۴۰- تا ۸۵+ درجه سانتی‌گراد

• درجه حفاظت: IP67 (غوطه‌وری در آب تا عمق ۱ متر به مدت ۳۰ دقیقه)

• رنگ: همرنگ سپر (با کد رنگ کارخانه) یا مشکی برای سپرهای بدون رنگ.

۳. تفاوت سنسور اصلی و غیراصل

• دقت و پایداری در شرایط جوی: سنسور اصلی در باران شدید، برف و یخ به طور قابل توجهی خطای کمتری دارد (فیلتر سیگنال پیشرفته). نمونه غیراصل ممکن است دچار هشدارهای کاذب (False alarm) یا عدم تشخیص موانع کم ارتفاع شود.

• رنگ تطابق و ثبات رنگ: سنسور اصلی با رنگ کد کارخانه (پخت در کارخانه) دارای مقاومت UV بالا و تطابق کامل با سپر است. نمونه تقلبی رنگ دستی (با ایربراش) که پس از چند ماه کدر یا پوسته پوسته می‌شود.

• مقاومت در برابر شستشوی فشار قوی: اصلی دارای درزگیری محکم است و آب از پشت وارد کانکتور نمی‌شود. تقلبی اغلب پس از کارواش آب می‌خورد و از کار می‌افتد.

• تشخیص موانع باریک (مثل پایه ترافیکی پلاستیکی): اصلی توانایی تشخیص اشیاء با سطح مقطع کوچک (حداقل ۵ سانتی‌متر) را دارد. تقلبی فقط موانع بزرگ (مثل دیوار) را می‌بیند.

۴. مشکلات رایج در نمونه‌های غیراصل یا فرسوده

• بوق ممتد (هشدار دائم) حتی در فضای باز: ناشی از نویز داخلی سنسور یا خطای سخت‌افزاری.

• عدم تشخیص مانع تا فاصله ۱ متری: کاهش حساسیت.

• ورود آب به داخل سنسور و کوتاه شدن مدار: نبود واشر خوب.

• پاسخ دهی کند (تأخیر در بوق): در سرعت بالای دنده عقب (بیش از ۵ کیلومتر بر ساعت) خطرناک است.

• اختلال در عملکرد سایر سنسورها (اگر یکی غیراصل باشد): سنسورهای اصلی با یکدیگر هماهنگ (Multiplexing) کار می‌کنند. ترکیب اصلی و تقلبی باعث تداخل و خطای کل سیستم می‌شود.

۵. نکات نصب و تعویض سنسور سپر عقب کیا K5

• سنسورها دارای قطبیت نیستند (اما برخی مدل‌ها دارای جهت نصب مشخصی با علامت روی بدنه هستند). در سپر، هر سنسور در جای مخصوص خود (با شماره موقعیت) باید قرار گیرد.

• هنگام نصب، واشر آب‌بندی جدید استفاده شود (حتی اگر سنسور نو باشد، واشر همراه است).

• کد رنگ سنسور را با کد رنگ سپر تطابق دهید (مجموعه ما سنسور را با رنگ کارخانه عرضه می‌کند).

• پس از نصب، سیستم پارک را با قرار دادن یک جعبه مقوایی در فواصل ۳۰، ۱۰۰ و ۱۵۰ سانتی‌متر تست کنید.

۶. مدل‌های قابل استفاده

برای کیا K5 که به صورت کارخانه‌ای مجهز به سنسور پارک عقب است (تیپ‌های SEL، Limited، N-Line و …). سنسورهای جلو و عقب متفاوت هستند (شماره فنی مجزا). حتماً موقعیت (چپ، راست، وسط) را ذکر کنید.
