مقاله کامل تسمه دینام (تسمه پروانه) هیوندای کونا

این مقاله یک راهنمای جامع درباره تسمه دینام (Serpentine Belt) خودروی هیوندای کونا است که بر اساس دفترچه راهنمای خدمات فنی رسمی و منابع معتبر قطعات تهیه شده است. اطلاعات ارائه شده برای مدل‌های مختلف کونا (OS) از نسل اول تا مدل‌های ۲۰۲۶ کاربرد دارد.

---

۱. معرفی تسمه دینام هیوندای کونا

تسمه دینام چیست و چه وظیفه‌ای دارد؟

تسمه دینام که با نام‌های تسمه پروانه، تسمه چندشیار یا تسمه سرپانتین نیز شناخته می‌شود، یک تسمه لاستیکی با شیارهای طولی است که نیروی مکانیکی را از میل‌لنگ به قطعات جانبی موتور منتقل می‌کند.

وظایف اصلی تسمه دینام:

طراحی و ساختار

تسمه دینام هیوندای کونا از نوع V-ribbed belt (تسمه شیاردار V شکل) است که دارای مشخصات زیر می‌باشد:

• جنس: لاستیک مقاوم با الیاف تقویت‌کننده

• ساختار: دارای چندین شیار طولی در سمت داخلی برای چنگ‌اندازی بهتر روی پولی‌ها

• عمر مفید: معمولاً بین ۶۰,۰۰۰ تا ۱۰۰,۰۰۰ کیلومتر

---

۲. مشخصات فنی تسمه دینام

ابعاد و استانداردها

بر اساس اطلاعات قطعات یدکی و دفترچه خدمات فنی، مشخصات تسمه دینام کونا به شرح زیر است:

شماره قطعات OEM معادل:

نکته: برای مدل‌های کونا N (نسخه اسپرت با موتور ۲.۰ لیتر توربو)، ممکن است تسمه متفاوتی استفاده شود. همیشه قبل از خرید، شماره شاسی خودرو (VIN) را بررسی کنید.

---

۳. برنامه سرویس و تعویض تسمه دینام

فواصل بازرسی و تعویض

بر اساس دفترچه راهنمای خدمات فنی، فواصل سرویس تسمه دینام به شرح زیر است:

شرایط رانندگی سخت

شرایط زیر می‌تواند باعث کاهش طول عمر تسمه دینام شود:

• رانندگی در مناطق گرد و خاکی یا شنی

• رانندگی در ترافیک سنگین شهری

• استفاده مکرر از کولر در هوای گرم

• رانندگی در جاده‌های کوهستانی با شیب زیاد

---

۴. کشش استاندارد تسمه (Tension)

یکی از مهم‌ترین پارامترها در عملکرد صحیح تسمه دینام، تنظیم کشش مناسب است. بر اساس دفترچه خدمات فنی، کشش استاندارد تسمه به صورت زیر تعریف شده است:

مقادیر استاندارد کشش تسمه

نکته مهم: اگر موتور به مدت ۵ دقیقه یا بیشتر کار کرده باشد، تسمه به عنوان “تسمه کارکرده” در نظر گرفته می‌شود و کشش باید مطابق مقدار تسمه کارکرده تنظیم شود.

عواقب کشش نامناسب

---

۵. اجزای سیستم تسمه دینام

سیستم تسمه دینام هیوندای کونا از اجزای زیر تشکیل شده است:

۱. تسمه دینام (Drive Belt)

قطعه اصلی که نیرو را منتقل می‌کند.

۲. پولی دینام (Alternator Pulley)

روی دینام نصب شده و توسط تسمه چرخانده می‌شود.

۳. پولی میل‌لنگ (Crankshaft Pulley – Damper Pulley)

تسمه را به حرکت درمی‌آورد و نیرو را از موتور می‌گیرد.

۴. پولی کمپرسور کولر (A/C Compressor Pulley)

در صورت وجود تهویه مطبوع، کمپرسور را به حرکت درمی‌آورد.

۵. پولی پمپ آب (Water Pump Pulley)

پمپ آب را برای خنک‌کاری موتور به حرکت درمی‌آورد.

۶. پولی کشنده تسمه (Drive Belt Tensioner) – مدل‌های جدیدتر

در برخی مدل‌ها، کشش تسمه به صورت خودکار توسط یک کشنده فنری تنظیم می‌شود.

۷. پولی هرزگرد (Idler Pulley)

برای هدایت تسمه در مسیر صحیح و افزایش سطح تماس استفاده می‌شود.

گشتاور سفت کردن قطعات:

---

۶. نحوه بازرسی تسمه دینام

مراحل بازرسی چشمی

بر اساس دفترچه خدمات فنی، مراحل بازرسی تسمه به شرح زیر است:

مرحله 1: آماده‌سازی

• موتور را خاموش کنید و اجازه دهید خنک شود

• کابل منفی باتری را جدا کنید (در صورت نیاز به کار روی تسمه)

مرحله 2: بازرسی ظاهری

• تسمه را از نظر وجود ترک، پارگی، ساییدگی یا شل شدگی بررسی کنید

• لبه‌های تسمه را برای بررسی ساییدگی غیرعادی چک کنید

مرحله 3: بررسی شیارها (Ribs)

• شیارهای تسمه را برای وجود ترک یا قطعه قطعه شدن بررسی کنید

نکته مهم: ترک‌های ریز در سطح شیارها (Cracks on the rib side) قابل قبول هستند و جای نگرانی ندارند. اما اگر تکه‌هایی از شیارها کنده شده باشد (chunks missing)، تسمه باید تعویض شود.

---

۷. عیب‌یابی تسمه دینام

علائم خرابی تسمه دینام

هشدارهای مهم

هشدار 1: تسمه شل باعث ایجاد صدای جیغ (slip noise) می‌شود.

هشدار 2: تسمه بیش از حد سفت باعث آسیب به بلبرینگ دینام و پمپ آب می‌شود.

---

۸. مراحل فنی تعویض تسمه دینام

هشدار مهم: تعویض تسمه دینام نیاز به دقت و رعایت اصول فنی دارد. اگر تجربه کافی ندارید، توصیه می‌شود این کار توسط تعمیرگاه مجاز انجام شود.

ابزار و تجهیزات مورد نیاز

مراحل تعویض

بر اساس دفترچه خدمات فنی:

مرحله 1: آماده‌سازی خودرو

• خودرو را روی سطح صاف پارک کنید

• کابل منفی باتری را جدا کنید

• اجازه دهید موتور کاملاً خنک شود

مرحله 2: دسترسی به تسمه

• در صورت نیاز، کاور محافظ موتور را بردارید

• مسیر تسمه و پولی‌ها را بررسی کنید

مرحله 3: شل کردن کشش تسمه

• پیچ‌های نصب دینام (mounting bolts) را شل کنید

• پیچ تنظیم (adjusting bolt) را در جهت عقربه‌های ساعت بچرخانید تا کشش تسمه کم شود

مرحله 4: خارج کردن تسمه قدیمی

• تسمه را از روی پولی‌ها خارج کنید

• مسیر عبور تسمه را یادداشت کنید یا عکس بگیرید

مرحله 5: بررسی قطعات جانبی

• پولی‌ها را برای اطمینان از چرخش روان و نداشتن صدا بررسی کنید

• پولی هرزگرد (idler) را از نظر نشت روغن، لقی یا صدا بررسی کنید

مرحله 6: نصب تسمه جدید

• تسمه جدید را دقیقاً مطابق مسیر استاندارد روی پولی‌ها نصب کنید

• اطمینان حاصل کنید که تمام شیارهای تسمه روی شیارهای پولی‌ها قرار گرفته باشند

مرحله 7: تنظیم کشش تسمه

• با استفاده از پیچ تنظیم (adjusting bolt) کشش تسمه را تنظیم کنید

• کشش را با کشش‌سنج اندازه‌گیری کنید:

  • برای تسمه نو: 980.7 – 1078.7 N

  • برای تسمه کارکرده: 706.1 – 804.1 N

مرحله 8: سفت کردن پیچ‌ها

• پیچ‌های نصب دینام را با گشتاور استاندارد سفت کنید

  • پیچ 12 میلیمتر: 24.3 – 26.9 N.m

  • پیچ 14 میلیمتر: 29.4 – 41.2 N.m

مرحله 9: نهایی‌سازی و بررسی

• کابل منفی باتری را وصل کنید

• موتور را روشن کنید

• عملکرد دینام، کولر و سیستم خنک‌کاری را بررسی کنید

• از نبود صدای غیرعادی اطمینان حاصل کنید

---

۹. نکات نگهداری و مراقبت

---

۱۰. سوالات متداول (FAQ)

هر چند وقت یکبار باید تسمه دینام کونا را عوض کنم؟

فاصله استاندارد تعویض تسمه دینام حدود ۶۰,۰۰۰ تا ۱۰۰,۰۰۰ کیلومتر است. با این حال، توصیه می‌شود هر سرویس دوره‌ای، تسمه از نظر ترک و ساییدگی بررسی شود.

چگونه بفهمم تسمه دینام خراب است؟

علائم رایج شامل صدای جیغ هنگام استارت یا روشن کردن کولر، روشن شدن چراغ باتری روی داشبورد، یا گرم شدن بیش از حد موتور است.

آیا می‌توانم با تسمه پاره شده رانندگی کنم؟

خیر. تسمه پاره شده به معنای از کار افتادن دینام (قطع برق خودرو)، پمپ آب (گرم شدن موتور) و کمپرسور کولر است. رانندگی با تسمه پاره شده می‌تواند به موتور آسیب جدی وارد کند.

هزینه تعویض تسمه دینام کونا چقدر است؟

هزینه شامل قیمت تسمه (حدود ۳۰ تا ۶۰ دلار برای قطعه اصلی) و دستمزد تعمیرکار می‌شود. قیمت دقیق را باید از نمایندگی مجاز یا تعمیرگاه در منطقه خود استعلام کنید.

تفاوت تسمه دینام و تسمه تایم چیست؟

تسمه دینام (سرپانتین) نیرو را به قطعات جانبی مانند دینام و پمپ آب منتقل می‌کند. تسمه تایم (تسمه زمانبندی) وظیفه هماهنگ‌سازی حرکت میل‌لنگ و میل‌بادامک را بر عهده دارد و در داخل موتور قرار می‌گیرد.

آیا نقشه مسیر تسمه دینام زیر کاپوت کونا وجود دارد؟

در بسیاری از خودروهای مدرن از جمله هیوندای کونا، ممکن است نقشه مسیر تسمه زیر کاپوت نباشد. در این صورت باید به دفترچه راهنمای خدمات فنی مراجعه کنید.

---

۱۱. جمع‌بندی و توصیه‌های کلیدی

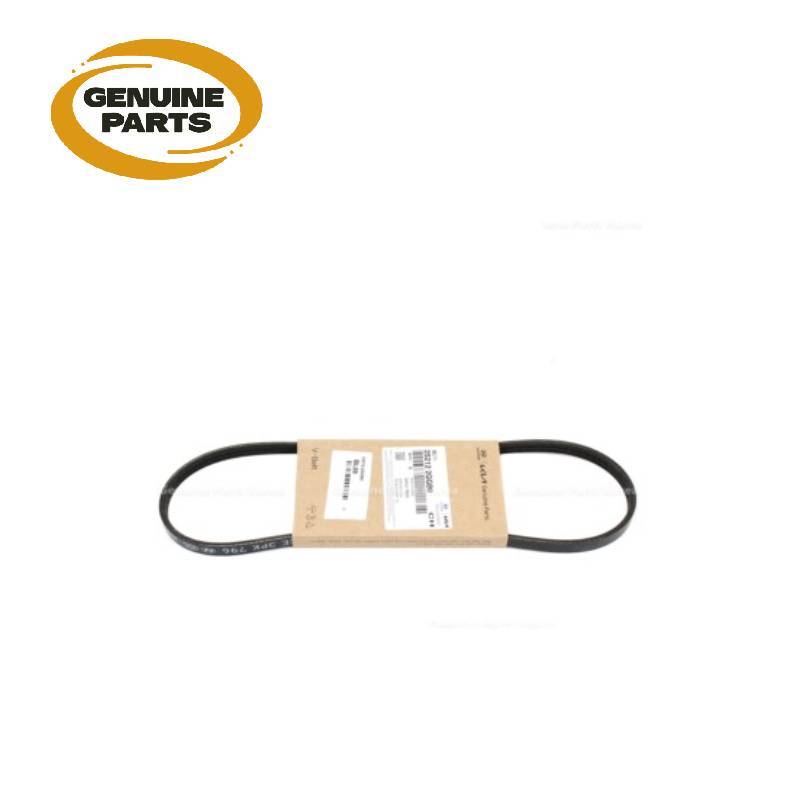

خرید تسمه دینام هیوندا کونا اصلی جنیون پارت
