آینه بغل هیوندا کونا

آینه بغل هیوندا کونا

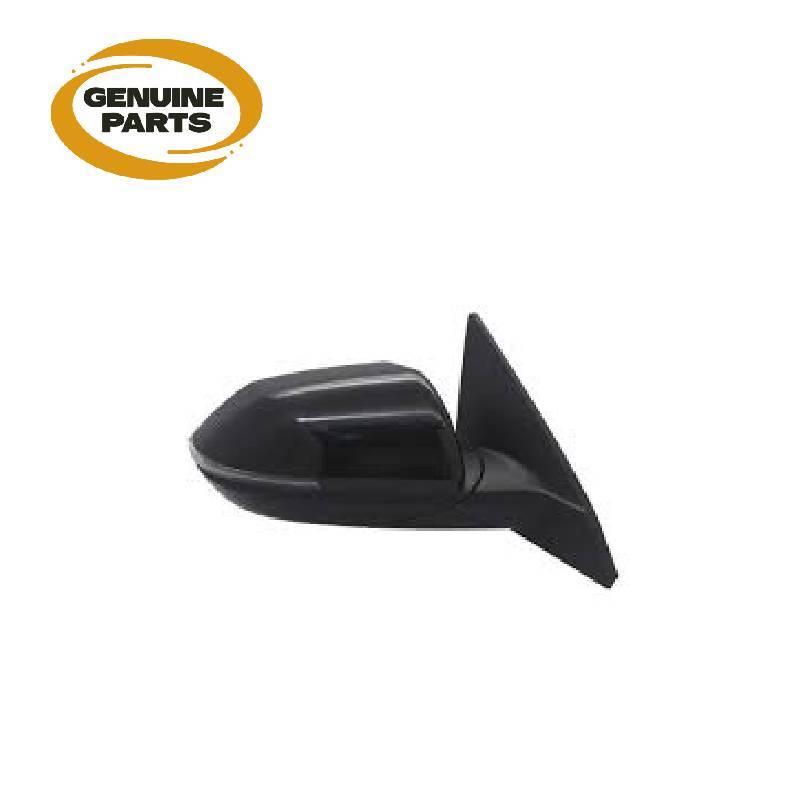

آینه‌های بغل یا دوربین‌های دید عقب در هیوندای کونا فراتر از یک قطعه ساده هستند. این آینه‌ها که به عنوان اجزای حیاتی برای دید راننده و ایمنی تغییر لاین و پارک شناخته می‌شوند، در مدل‌های مدرن به مجموعه‌ای پیچیده از فناوری‌های الکترونیکی تبدیل شده‌اند. آینه بغل کونا بسته به تریم خودرو می‌تواند دارای گرمکن، چراغ راهنمای LED، سنسور هشدار نقطه کور و حتی دوربین باشد. در این مقاله، انواع، مشخصات فنی، امکانات، روش تعویض و مشکلات رایج آینه بغل هیوندای کونا را بررسی می‌کنیم.

۱. معرفی و اهمیت آینه بغل

آینه‌های بغل در هیوندای کونا برای ارائه دید مناسب از کناره‌ها و عقب خودرو طراحی شده‌اند و برای تغییر لاین، سبقت و پارک ضروری هستند. در خودروهای مدرن، این آینه‌ها به ماژول‌های الکترونیکی پیشرفته‌ای تبدیل شده‌اند که بسته به تریم خودرو می‌توانند شامل قطعات متعددی باشند. این قطعات از طریق شبکه کامپیوتری خودرو با سایر سیستم‌های ایمنی ارتباط دارند.

۲. انواع و امکانات آینه بغل بر اساس تریم

هیوندای کونا بسته به سال تولید و تریم خودرو، از سطوح مختلفی از امکانات در آینه‌های بغل بهره می‌برد. تطابق امکانات آینه جدید با آینه اصلی بسیار حیاتی است؛ نصب آینه با امکانات نامناسب می‌تواند منجر به خرابی عملکرد سیستم‌ها یا روشن شدن چراغ هشدار در داشبورد شود.

امکانات کلیدی که باید بررسی شوند عبارتند از:

۲.۱. تنظیم برقی شیشه آینه

این ویژگی به صورت استاندارد در تمام مدل‌ها وجود دارد و به راننده اجازه می‌دهد زاویه آینه را با استفاده از کلیدهای داخل خودرو تنظیم کند.

۲.۲. گرمکن شیشه آینه

این ویژگی به پاک شدن سریع برف، یخ یا مه از سطح آینه کمک می‌کند. وجود این قابلیت معمولاً با دیدن آیکون بخاری روی شیشه آینه یا روی دکمه‌های سیستم تهویه مطبوع در داخل خودرو قابل تأیید است.

۲.۳. چراغ راهنمای LED

یک نوار چراغ LED در محفظه آینه تعبیه شده که همراه با چراغ‌های راهنمای خودرو چشمک می‌زند و دید خودرو را برای سایر رانندگان افزایش می‌دهد.

۲.۴. سنسور هشدار نقطه کور (Blind Spot Detection)

آینه‌های مجهز به این سیستم دارای یک آیکون هشدار (معمولاً تصویر دو خودرو) در گوشه بیرونی بالای شیشه آینه هستند. هنگامی که خودرویی در نقطه کور شما قرار می‌گیرد، این آیکون روشن می‌شود. این سیستم با نام‌های BSD یا BCA نیز شناخته می‌شود.

۲.۵. دوربین (برای نمایش نقطه کور یا دید ۳۶۰ درجه)

در تریم‌های بالاتر، یک دوربین در قسمت زیرین محفظه آینه نصب شده است. این دوربین می‌تواند:

• نمایش نقطه کور: هنگام فعال شدن راهنما، تصویر زنده از کنار خودرو را در صفحه کیلومترشمار نمایش دهد.

• دوربین دید ۳۶۰ درجه: در کنار سایر دوربین‌ها، نمای جامعی از اطراف خودرو برای پارک فراهم کند.

۲.۶. تاشو برقی (Power Folding)

این قابلیت در برخی تریم‌های بالاتر (به ویژه در بازارهای خاص) وجود دارد و به آینه اجازه می‌دهد با فشار یک دکمه به صورت الکترونیکی جمع شود.

نکته حرفه‌ای: ساده‌ترین روش برای شناسایی امکانات آینه، بررسی کانکتور برق آن است. تعداد پین‌های موجود در کانکتور با تعداد امکانات آینه ارتباط مستقیم دارد. آینه‌های دارای گرمکن، راهنما و هشدار نقطه کور پین‌های بیشتری نسبت به آینه‌های ساده دارند.

۳. مشخصات فنی و قطعات

۳.۱. ابعاد و ساختار

آینه بغل کونا از چند بخش اصلی تشکیل شده است:

• محفظه آینه (Mirror Housing): پوسته بیرونی همرنگ بدنه یا مشکی

• شیشه آینه (Mirror Glass): بخش بازتابنده که می‌تواند تخت یا محدب باشد

• موتور تنظیم (Adjustment Motor): برای حرکت دادن شیشه آینه در جهات مختلف

• لامپ راهنما (Turn Signal Lamp): نوار LED داخل محفظه

• سنسور هشدار نقطه کور (BSD Sensor): ماژول تشخیص خودرو در نقطه کور

۳.۲. گشتاورهای مورد نیاز

۳.۳. اتصالات الکتریکی

آینه بغل کونا از طریق یک کانکتور چندپین به سیستم برق خودرو متصل می‌شود. آینه‌های با امکانات بیشتر دارای پین‌های بیشتری هستند:

• آینه پایه (تنها تنظیم برقی): ۴-۶ پین

• آینه با گرمکن و راهنما: ۸-۱۰ پین

• آینه کامل با هشدار نقطه کور و دوربین: ۱۲-۱۶ پین

۴. روش گام‌به‌گام تعویض آینه بغل

تعویض آینه بغل در هیوندای کونا پروژه‌ای نسبتاً ساده است که افراد با مهارت فنی پایه می‌توانند انجام دهند. سطح دشواری ۲ از ۵ است و زمان تخمینی ۱ تا ۱.۵ ساعت می‌باشد.

۴.۱. ابزار و تجهیزات مورد نیاز

• آچار یا ساکت ۱۰ میلی‌متر (برای مهره‌ها)

• ابزار مخصوص باز کردن پنل‌های پلاستیکی (Trim Removal Tool)

• پیچ‌گوشتی

• دستکش و عینک ایمنی

• چراغ قوه

۴.۲. مراحل تعویض

مرحله ۱: قطع کردن باتری
قبل از شروع، پایانه منفی باتری را با آچار ۱۰ میلی‌متر جدا کنید تا از بروز مشکلات الکتریکی یا فعال شدن تصادفی کیسه هوا در درب جلوگیری شود.

مرحله ۲: خارج کردن پنل سه‌گوش داخلی (Sail Panel)
این قطعه پلاستیکی مثلثی شکل در گوشه داخلی درب، پشت آینه قرار دارد. با استفاده از ابزار پلاستیکی مخصوص، آن را به آرامی باز کنید.

مرحله ۳: خارج کردن پنل داخلی درب

• ابتدا پیچ‌های پشت دستگیره درب و زیر آرنجی را باز کنید (معمولاً زیر کاورهای کوچک پنهان هستند)

• با استفاده از ابزار مخصوص، کلیپس‌های اطراف پنل را یکی یکی آزاد کنید

• پس از آزاد شدن همه کلیپس‌ها، پنل را به سمت بالا بلند کنید تا از جای خود خارج شود

مرحله ۴: جدا کردن کانکتورهای برق
پس از آزاد شدن پنل، کانکتورهای برق را جدا کنید:

• کانکتور کلیدهای پنجره و قفل درب

• کانکتور اصلی آینه بغل

مرحله ۵: باز کردن مهره‌های آینه
با یک دست آینه را از بیرون بگیرید تا نیفتد. سپس سه مهره ۱۰ میلی‌متری نگهدارنده آینه را باز کنید.

مرحله ۶: خارج کردن آینه قدیمی
آینه را به آرامی از درب خارج کنید و سیم‌کشی را از سوراخ درب عبور دهید.

مرحله ۷: نصب آینه جدید

• سیم‌کشی آینه جدید را از سوراخ درب عبور دهید

• آینه را در جای خود قرار دهید و سه مهره را با گشتاور 7-9 نیوتن‌متر سفت کنید

• کانکتور برق آینه را وصل کنید

مرحله ۸: باز کردن پنل درب و اتصال باتری

• کانکتورهای پنجره و قفل درب را وصل کنید

• پنل درب را مجدداً نصب کنید

• پنل سه‌گوش را در جای خود فشار دهید

• پایانه منفی باتری را مجدداً وصل کنید

مرحله ۹: تست عملکرد
قبل از اتمام، تمام عملکردهای آینه جدید را تست کنید:

• تنظیم برقی در جهات مختلف

• چراغ راهنما (در صورت وجود)

• گرمکن (در صورت وجود – پس از چند دقیقه باید گرم شود)

• هشدار نقطه کور (در صورت وجود)

۵. تعویض لامپ چراغ راهنمای آینه بغل

اگر چراغ راهنمای داخل آینه بغل سوخته است، معمولاً نیازی به تعویض کل آینه نیست و فقط ماژول لامپ قابل تعویض است.

۵.۱. مراحل تعویض لامپ راهنما

۱. پایانه منفی باتری را جدا کنید
۲. مجموعه آینه بغل را از درب خارج کنید (طبق مراحل بخش ۴)
۳. با استفاده از پیچ‌گوشتی و با احتیاط، شیشه آینه را از محفظه جدا کنید

• برای محافظت، یک پارچه دور پیچ‌گوشتی بپیچید

• نیرو را به مرکز شیشه وارد کنید (نیرو به لبه‌ها باعث شکستن شیشه می‌شود)
  ۴. کانکتور لامپ راهنما را جدا کنید
  ۵. ماژول لامپ را خارج کنید
  ۶. ماژول جدید را نصب کرده و کانکتور را وصل کنید
  ۷. شیشه آینه را با فشار ملایم در جای خود قرار دهید
  ۸. مجموعه آینه را مجدداً روی خودرو نصب کنید

۶. مشکلات رایج و عیب‌یابی

۶.۱. آینه تنظیم نمی‌شود

۶.۲. چراغ راهنمای آینه کار نمی‌کند

۶.۳. گرمکن آینه کار نمی‌کند

۶.۴. هشدار نقطه کور کار نمی‌کند

۶.۵. لرزش آینه هنگام رانندگی

۷. نکات مهم در خرید آینه یدکی

۷.۱. تطابق امکانات

قبل از خرید آینه جایگزین، حتماً امکانات آینه اصلی خودرو را یادداشت کنید. آینه جدید باید دقیقاً همان امکانات را داشته باشد، در غیر این صورت ممکن است چراغ خطا در داشبورد روشن شود.

۷.۲. گزینه‌های خرید

توصیه: استفاده از قطعات OEM دست دوم اغلب کیفیت بهتری نسبت به قطعات Aftermarket ارزان قیمت دارد.

۷.۳. هزینه تعویض در تعمیرگاه

هزینه کارمزد تعویض آینه بغل در تعمیرگاه‌ها معمولاً بین ۶۱ تا ۹۰ دلار است.

۸. نکات نگهداری و مراقبت

• تمیزکاری منظم: شیشه آینه را با پارچه نرم و مواد شوینده ملایم تمیز کنید. از مواد ساینده خودداری کنید.

• بررسی عملکرد گرمکن: در فصل سرد، عملکرد گرمکن آینه را بررسی کنید.

• بررسی هشدار نقطه کور: به صورت دوره‌ای صحت عملکرد آیکون هشدار را چک کنید.

• تاشوی دستی با احتیاط: در مدل‌های بدون تاشو برقی، هر دو طرف آینه را همزمان و با احتیاط جمع کنید.

• اجتناب از ضربه: هنگام پارک در فضاهای تنگ، به آینه‌ها توجه کنید.

نتیجه‌گیری

آینه بغل هیوندای کونا بسته به تریم خودرو، می‌تواند دارای امکانات متعددی از جمله تنظیم برقی، گرمکن، چراغ راهنمای LED، هشدار نقطه کور و دوربین باشد. تطابق امکانات آینه جدید با آینه اصلی هنگام تعویض بسیار حیاتی است.

تعویض آینه بغل پروژه‌ای قابل انجام توسط افراد با مهارت فنی پایه است و شامل مراحل قطع باتری، باز کردن پنل سه‌گوش، خارج کردن پنل درب، باز کردن سه مهره ۱۰ میلی‌متری و نصب آینه جدید می‌شود.

مشکلات رایج شامل خرابی موتور تنظیم، سوختن لامپ راهنما، خرابی گرمکن و عدم کارکرد هشدار نقطه کور است. در صورت خرابی چراغ راهنما، معمولاً فقط ماژول لامپ قابل تعویض است و نیازی به تعویض کل آینه نیست.

هزینه آینه جدید OEM حدود ۳۵۰ تا ۶۰۰ دلار و هزینه تعویض در تعمیرگاه ۶۱ تا ۹۰ دلار است. توصیه می‌شود از قطعات OEM دست دوم با کیفیت استفاده شود و حتماً پیش از خرید، امکانات آینه اصلی با آینه جدید تطابق داده شود.
